中国粉体网讯 近几年，在高填充和高效分散技术的持续进步下，碳酸钙在聚合物中的应用正朝着高性能化、功能化、绿色化和低成本化方向发展，展现出显著的发展潜力。

1、碳酸钙研究与应用新趋势

高填充碳酸钙技术已实现“性能提升”与“成本降低”的双重目标，进一步需从"被动填充"向"主动功能化"转型。

研究发现，碳酸钙粉体与高分子所形成的界面特性是复合材料研究中的关键问题，是主动功能化转型的技术突破口，其界面特性直接影响复合材料的力学性能、热稳定性、导电性、导热性及其他功能特性。

2、碳酸钙和聚合物界面增强机理

由此可知，目前碳酸钙在聚合物中应用，要研究的重点内容依旧是界面增强机理，应力集中效应、钉扎-攀越效应、界面空洞化，以及界面特性影响因素（结合强度和粒径/分散性等）。

界面结合强度：碳酸钙对塑料的增韧效果关键取决于碳酸钙与塑料的界面结合强度，传统酸酯类偶联剂、脂肪酸盐及接枝物能够提高界面结合强度，但仍会受限。

粒径与分散性：纳米级碳酸钙具有更大的比表面积，但需要解决团聚问题；超微细级碳酸钙对材料有明显补强作用，但也会改变加工特性；较大粒径碳酸钙对加工相对方便，但制品性能可能受损。

目前的研究成果在深度和广度上仍有很多拓展空间，高附加值产品也在不断涌现。

3、碳酸钙在聚合物中的应用

碳酸钙作为功能性填料，可显著提升聚合物制品的力学性能与加工性能，同时降低成本，广泛应用于塑料、橡胶等领域。

塑料

碳酸钙是价格最低的填料之一，具有无毒、无刺激性、无气味、白度高、硬度适中等特性。

CaCO3粉体加入塑料中，一方面起到填充的作用，可以增加塑料的体积，降低成本；另一方面可以改善塑料的诸多性能，比如提高塑料制品的热稳定性、韧性、硬度，改进塑料的散光性而起到遮光和消光作用等。此外，CaCO3/PBAT/PLA复合材料能具备相容性，有共混改性的潜力，有兼具韧性和降解性的条件，这让碳酸钙成为可降解塑料主流填充改性材料之一。

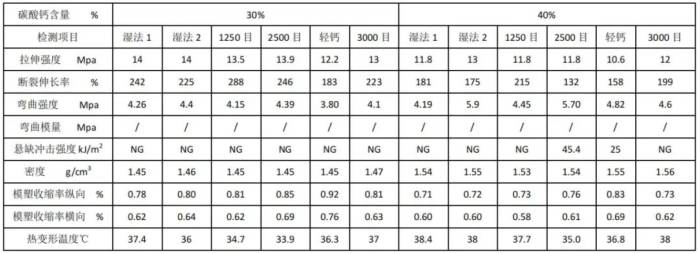

不同品种的碳酸钙填充改性PVC的性能比较

不同品种的碳酸钙在聚丙烯中的应用综合对比

橡胶

橡胶被广泛用于交通、机械、电子、国防和国民经济的其它领域，但橡胶也存在自身明显的缺点，如橡胶分子间作用力小、自由体积大、自结晶能力差等，从而导致橡胶材料强度和模量低、耐磨性能不好等。因此，需要通过添加无机非金属填充材料来满足应用的要求。

碳酸钙是橡胶工业用的主要填充补强剂之一。其中重钙主要作为填充剂使用以降低成本；轻钙具有半补强性，能够提升硫化胶的物理机械性能；纳米碳酸钙和改性碳酸钙的补强性能优越，还具有调色增白效果，能部分替代价格昂贵的白炭黑、钛白粉等。综合来看，未来橡胶用碳酸钙将逐渐由重钙或轻钙向纳米碳酸钙和改性碳酸钙发展。

从填料在橡胶产品中的用量和范围来看碳酸钙不可或缺，而且随着高填充和高分散技术不断突破，碳酸钙产量、成本优势及种类丰富等优势还将得到更充分发挥。

轮胎――胎面炭黑用量40～50份。基本上不用非补强填料，或用少量陶土。内胎胶中可用20份左右的陶土或轻质碳酸钙。

胶带――炭黑用量25～45份。碳酸钙可用于各部件，用量10～113份。碳酸镁可用于平带封口胶和边胶浆，用量分别为40份、50份。硫酸钡用于平带擦贴胶，用量为25份。

胶管――炭黑用量15~45份。碳酸钙用量33~128份，陶土用量20～50份，碳酸镁用量25份，输酸碱胶管中还用硫酸钡30份。

胶鞋――黑色鞋底炭黑用量50份，超细活性碳酸钙（白艳华）50份，陶土40份，白色鞋底白碳黑用量55份，超细碳酸钙15份，钛白粉2份。

胶布制品――碳酸钙和陶土可用于各类胶布制品，用量30～150份，硫酸钡用于气密胶布，用量为11份。模型制品――炭黑用量40~75份。白炭黑可用30份，陶土可用35份。碳酸钙可用20份。

密封制品――油封可用白炭黑70份。密封条用炭黑25份，碳酸钙10份，耐油真空密封用陶土30份，炭黑40份。隔膜用炭黑15份，碳酸钙54份。

胶乳制品――胶乳手套可用硫酸钡10~15份或碳酸钙5份，海绵胶乳配方中可用滑石粉20份，氯丁乳胶丝配方中可用陶土2~3份，多孔模型胶乳配方中可用陶土100份，或碳酸钙100~300份。

2026年3月31日-4月1日，由中国粉体网主办的“第五届全国碳酸钙产业高值化发展交流大会暨第四届功能母粒材料及应用高峰论坛”将在湖北·襄阳举行。届时将邀请江苏科技大学周应国教授作《高填充碳酸钙在聚合物制品中的创新应用》专题报告，交流多种功能母料的开发与应用技术和典型聚合物产品加工应用技术。

专家介绍

周应国，工学博士，江苏科技大学教授、研究生导师，复合材料载气加工实验室主任。

SAMPE中国大陆总会聚合物发泡及多孔材料专委会委员，中国塑料加工工业协会专家委员会专家，《中国塑料》、《工程塑料应用》青年编委。

现主要研究轻质高性能聚合物及其复合材料，重点聚焦各类材料和制品的轻量化、功能化、高性能化及高价值化。

已承担完成100余项各级各类科技研发项目;第一或通讯作者发表学术论文60余篇;申请国家发明专利26件，已授权20件，转让12件，PCT专利4件;博士学位论文获“全国优秀博士学位论文”提名奖;获中国轻工业联合会科技进步奖等科研奖励6项。

参考文献：

周应国：高填充碳酸钙在聚合物制品中的创新应用，江苏科技大学

徐同考，无机粉体在塑料中的应用新进展，中国塑协改性塑料专委会

蒋久信，先进碳酸钙微粉制备技术与应用，化学工业出版社

张振：非金属矿物在橡胶中的应用探究，咸阳非金属矿研究设计院有限公司

(中国粉体网编辑整理/昧光)

注：图片非商业用途，存在侵权告知删除！
